小型・省スペースの加熱部
装置内の限られたスペースや、使う場所の近くに組み込めます。
ガスや水をクリーンに瞬間的に加熱
ガスや水をクリーンに瞬間的に加熱
過熱水蒸気発生装置 & 小型高効率熱交換器

ヒートビームシリンダー™ B2タイプ
水過熱水蒸気
水の気化から過熱までを一つの加熱部で行う、小型の過熱水蒸気発生器です。
用途:材料の乾燥、食品の加熱・殺菌、低酸素での熱処理
水・薬液・ガス加熱した液体・ガス
水や薬液を温める液体加熱器や、窒素などを温めるガス加熱器として、配管に組み込めます。
用途:乾燥用・雰囲気用ガスの加熱、温水での洗浄・すすぎ、洗浄液・めっき液・表面処理液の加熱
既存の蒸気過熱水蒸気
供給された蒸気をさらに加熱する蒸気過熱器として使えます。温度・圧力・流量に合わせて構成を検討します。
用途:食品の加熱、金属・ガラス材料の乾燥
液体・ガス冷却した液体・ガス
液体やガスの冷却にも使えます。媒体・温度・流量に合わせて、冷却側の構成をご相談いただけます。
用途:装置内の水・薬液の温度調整、分析用サンプルガスの冷却
特許取得済みの熱交換構造(模式図)
水やガス、薬液は、ヒーターと分離された流路を通って加熱されます。
装置内の限られたスペースや、使う場所の近くに組み込めます。
ヒーターと流体の流路を分離。ヒーター表面に直接触れさせずに、ガスや液体を加熱します。
SUS316Lを採用。高温仕様では、熱交換器に耐熱性・耐酸化性に優れるSUS310S、配管にインコネルを使う場合があります。
水やガス、薬液などの流体へ、流路を通る間に効率よく熱を伝えます。
ヒートビームシリンダーの導入や
受託開発・コンサルティングのご相談
資料ダウンロード申し込み

用途例:ガス・水・薬品の加熱・冷却
詳細を見る

用途例:ガス・水・薬品の加熱・冷却
詳細を見る

用途例:ガス・水・薬品の加熱・冷却
詳細を見る

用途例:ガス・水・薬品の加熱・冷却
詳細を見る

用途例:ガス・水・薬品の加熱・冷却
詳細を見る

用途例:ガス・水・薬品の加熱・冷却
詳細を見る

用途例:ガス・水・薬品の加熱・冷却
詳細を見る

用途例:水タンク・給水ポンプ内蔵。電源接続で使用。
詳細を見る

Ru触媒反応室・~600℃
用途例:バイオメタンと水から水素を生成
装置構成を見る
入口の水量は、ヒートビームに供給する液体の水の流量です。出口の蒸気の体積流量ではありません。水量と最高温度は別条件での目安で、使用条件により変わります。
2013年資料
ガス温度(℃)
窒素流量(SLM)
横にスクロールして全項目を確認できます
| 窒素流量(SLM) | HB側550℃ | HB側650℃ | HB側750℃ |
|---|---|---|---|
| 10 | 347 | 409 | 488 |
| 20 | 296 | 353 | 414 |
| 30 | 252 | 305 | 357 |
| 40 | 219 | 267 | 315 |
| 50 | 198 | 241 | 278 |
| 60 | 179 | 215 | 241 |
| 70 | 162 | 200 | 210 |
| 80 | 150 | 184 | 189 |
| 90 | 141 | 172 | 174 |
| 100 | 133 | 159 | 162 |
2013年資料
ガス温度(℃)
窒素流量(SLM)
横にスクロールして全項目を確認できます
| 窒素流量(SLM) | HB側450℃ | HB側550℃ | HB側650℃ | HB側750℃ |
|---|---|---|---|---|
| 10 | 358 | 427 | 519 | 576 |
| 20 | 337 | 400 | 475 | 538 |
| 30 | 313 | 365 | 437 | 500 |
| 40 | 290 | 336 | 400 | 457 |
| 50 | 271 | 317 | 373 | 426 |
| 60 | 252 | 293 | 349 | 400 |
| 70 | 235 | 271 | 319 | 371 |
| 80 | 221 | 255 | 299 | 349 |
| 90 | 211 | 243 | 282 | 333 |
| 100 | 202 | 234 | 269 | 322 |
蒸気温度(℃)
ヒーター温度(℃)
B2高温仕様の測定例。3点とも給水30 mL/min。測温位置・圧力などの詳細条件は未確認。
横にスクロールして全項目を確認できます
| 給水量(mL/min) | ヒーター温度(℃) | 過熱水蒸気温度(℃) |
|---|---|---|
| 30 | 480 | 498 |
| 30 | 460 | 244 |
| 30 | 521 | 730 |
2013年資料
ガス温度(℃)
窒素流量(SLM)
横にスクロールして全項目を確認できます
| 窒素流量(SLM) | HB側450℃ | HB側550℃ | HB側650℃ | HB側750℃ |
|---|---|---|---|---|
| 10 | 485 | 578 | 658 | 736 |
| 20 | 488 | 580 | 670 | 761 |
| 30 | 482 | 570 | 660 | 750 |
| 40 | 467 | 554 | 649 | 740 |
| 50 | 451 | 543 | 632 | 721 |
| 60 | 434 | 529 | 612 | 705 |
| 70 | 417 | 515 | 592 | 687 |
| 80 | 402 | 497 | 572 | 668 |
| 90 | 389 | 485 | 557 | 652 |
| 100 | 377 | 473 | 540 | 636 |
蒸気温度(℃)
ヒーター温度(℃)
原資料の図は給水33 mL/minと表示。1100℃の点の給水量は別記録と異なり、要確認。
横にスクロールして全項目を確認できます
| ヒーター温度(℃) | 給水量(mL/min) | 蒸気温度(℃) | 熱交換器温度(℃) |
|---|---|---|---|
| 500 | 33 | 446 | 362 |
| 700 | 33 | 620 | 554 |
| 900 | 33 | 752 | 723 |
| 1000 | 33 | 806 | 809 |
| 1100 | 図では33(要確認) | 865 | 935 |
ガス温度(℃)
窒素流量(SLM)
横にスクロールして全項目を確認できます
| 窒素流量(SLM) | ヒーター600℃ | ヒーター800℃ | ヒーター1000℃ | ヒーター1100℃ |
|---|---|---|---|---|
| 20 | 477 | 625 | 721 | 730 |
| 40 | 511 | 655 | 770 | 788 |
| 60 | 525 | 664 | 788 | 818 |
| 80 | 526 | 664 | 793 | 834 |
| 100 | 517 | 656 | 790 | 837 |
HB気化器6.3 kW
蒸気温度(℃)
ヒーター温度(℃)
横にスクロールして全項目を確認できます
| ヒーター温度(℃) | 給水40 mL/min | 給水70 mL/min | 給水100 mL/min |
|---|---|---|---|
| 400 | 380 | ||
| 500 | 567 | 159 | |
| 600 | 689 | 507 | |
| 700 | 773 | 735 | 371 |
| 730 | 458 |
蒸気温度(℃)
ヒーター温度(℃)
横にスクロールして全項目を確認できます
| ヒーター温度(℃) | 給水75 mL/min | 給水100 mL/min | 給水125 mL/min | 給水150 mL/min |
|---|---|---|---|---|
| 700 | 565 | 454 | ||
| 800 | 672 | 599 | 406 | |
| 900 | 754 | 722 | 600 | 464 |
| 1000 | 825 | 820 | 746 | 653 |
過熱水蒸気温度(℃)
給水量(mL/min)
横にスクロールして全項目を確認できます
| 給水量(mL/min) | 熱交換器側(℃) | 吐出温度(℃) | 備考 |
|---|---|---|---|
| 30 | 1150 | 約930 | グラフからの読み取り値 |

空気で加圧した水タンクから給水する構成例
図を横にスクロールして確認できます。
水タンクの水を給水ポンプで定量供給します。
窒素でタンク内の水を加圧して送り出し、流量調整器で給水量を制御します。
水道水を軟水器や純水器に通して直接供給します。
エンジニアが用途や設置条件を伺い、型式選定から装置への組み込みまでご提案します。
用途と必要な条件に合わせて、型式と組み込みの構成をご提案します。
装置への組み込み方や水の送り方も、状況に応じて一緒に検討します。
水タンクや給水ポンプなども、当社で手配できます。
導入前の動作確認として、デモ機の利用や貸出もご相談いただけます。
ヒートビームシリンダーの導入や
受託開発・コンサルティングのご相談
資料ダウンロード申し込み
高温の過熱水蒸気を、ガスの熱で発生。
ガスバーナーで熱交換器を加熱し、水から最高900℃の過熱水蒸気をつくる装置です。多くの蒸気を必要とする工程への供給を想定しています。

樹脂の加熱分解や、CFRPなど複合材料の樹脂を分解・剥離する工程への蒸気供給を想定しています。
炭化・減容を行う処理炉への蒸気供給や、炭化物まで分解するなど高温を必要とする工程を想定しています。
メタンなどから水素や合成ガスをつくる改質反応器へ、高温の水蒸気を供給する用途を想定しています。
焼成やバインダー除去(脱脂)の工程に。材料と水蒸気の適合性を含め、条件を伺って検討します。
都市ガス13AまたはLPGを熱源に使い、電気加熱と比べてエネルギー費用を抑えます。加熱用の大容量電源を用意する負担も抑えられます。
当社パンフレットの試算例。稼働時間や燃料・電気の単価で大きく変わります。


加熱した窒素を送り込み、排気配管への副生成物の堆積を抑える応用です。
詳しく見る
過熱水蒸気を炉へ送り、鶏糞から水素などを含むガスを取り出す応用です。
詳しく見る
バイオメタンと水を使い、水素をつくる装置に組み込みます。
詳しく見る

原料を加熱し、室温のウエハやPETに薄膜を作る実験例です。
詳しく見る

過熱水蒸気を有機物の乾燥・減容や粉末食品の殺菌工程に使う応用です。
詳しく見る
地熱や温泉の熱を利用するバイナリー発電の熱交換部に使う構想です。
詳しく見る

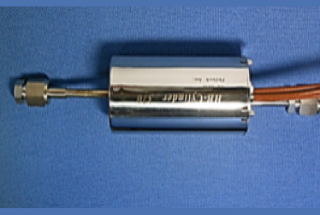

| 用途 | ガスや水、 薬品の加熱冷却 |
|---|---|
| 電力 | 120~170W・100V単相 |
| 接続 | VCRまたはSWG 1/4インチ |
| 重さ | 0.7kg |
| 大きさ | 45x55x116 (mm) |

| 用途 | ガスや水、薬品の加熱冷却、 過熱スチーム生成 |
|---|---|
| 電力 | 370W 100V単相 |
| 接続 | VCRまたはSWG 1/4インチ |
| 重さ | 1.1kg |
| 大きさ | Φ60x133 (mm) |

| 用途 | ガスや水、薬品の加熱冷却、 過熱スチーム生成 |
|---|---|
| 電力 | 800W 100V/200V単相 |
| 接続 | VCRまたはSWG 1/4インチor3/8インチ |
| 重さ | 1.52kg |
| 大きさ | Φ85x147 (mm) |

| 用途 | ガスや水、薬品の加熱冷却、 過熱スチーム生成 |
|---|---|
| 電力 | 2.1KW 200V単相 |
| 接続 | VCRまたはSWG 3/8インチ |
| 重さ | 約3kg |
| 大きさ | Φ85x217 (mm) |

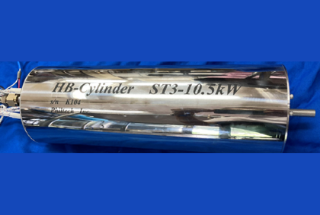

| 用途 | ガスや水、薬品の加熱冷却、 過熱スチーム生成 |
|---|---|
| 電力 | 10.5kW 200V3相or単相 |
| 接続 | VCRまたはSWG 3/8インチ |
| 重さ | 約9.2kg |
| 大きさ | Φ114x325 (mm) |

| 用途 | ガスや水、薬品の加熱冷却、 過熱スチーム生成 |
|---|---|
| 電力 | 6.3kW 200V単相 |
| 接続 | VCRまたはSWG 3/8インチ |
| 重さ | 約5.5kg |
| 大きさ | Φ114x270 (mm) |

| 用途 | ガスや水、薬品の加熱冷却、 過熱スチーム生成 |
|---|---|
| 電力 | 約3KW 200V単相 |
| 接続 | VCRまたはSWG 3/8インチ、 1/2インチから選べます |
| 重さ | 約7.8kg |
| 大きさ | Φ103x406(フランジは170Φ) (mm) |
| 到達温度 | SiCヒーターで950℃ |

| 用途 | 過熱スチームを電気接続するだけで発射するシステム 水タンクと給水ポンプを内蔵 |
|---|---|
| 電力 | 100W~10kWから選べます |
| 接続 | スチーム出口VCRまたはSWGサイズ1/4インチ、3/8インチ、1/2インチから選べます |
| 重さ | 約42kg |
| 大きさ | 490x560x730 (mm) |
| 到達温度 | ~950℃ |

| 用途 | Bio-CH4と水H2OからH2を発生させる装置 |
|---|---|
| 電力 | ~3KW |
| 接続 | 水素出力とCH4は1/4SWG |
| 大きさ | 高さ1.5m、 フットプリント0.5m□ |
| CO濃度 | 1ppm検出限界以下 |
| 到達温度 | Ru触媒反応室 ~600℃ |
